射频读写模块的设计

产品说明：

一、概述

　　　非接触式IC卡，又名感应卡或射频卡，诞生于90年代，是世界上近几年发展起来的一项新技术，它成功地将射频识别技术和IC卡技术结合起来，解决了无源（卡中无电池）和免接触这一难题，是电子器件领域的一大突破。

　　BDXIC-1嵌入式非接触IC卡读写模块是专为非接触IC卡应用领域而开发的。该产品体积小，外接电路简单，只需一个737uH的天线和一个NPN的功率管C2383。加上其它功能模块,即可构成一个完整的IC卡读写系统。



二、 特点

　　1． 感应频率为125KHZ。数据传送率为5kb/s。
　　2． 调制方式为曼彻斯特码（简称曼码）。
　　3． 处于备用工作方式时，其功耗甚低。
　　4． 抗干扰能力强。


三、 应用领域

　　BDXIC-1嵌入式非接触IC卡读写模块可以广泛应用于诸如电子交易，医疗保健凭证，驾车授权凭证，车辆加油管理系统，家居、公司办公通道，各种限权进入场所的门禁，各类电、水、热能和煤气计量表具的预付费系统，乃至宠物识别等各种管理系统的机具开发和生产：


　　　停车场自动收费　　　　娱乐消费计费
　　　公路收费 　　　　　　 电话用户付费　
　　　路桥收费 　　　　　　 医疗保健
　　　加油管理 　　　　　　 公交管理
　　　商场管理 　　　　　　 电子电表
　　　司机管理　　　　　　　食堂售饭管理
　　　银行管理　　　　　　　宾馆酒店管理
　　　考勤管理　　　　　　　预收费燃气管理


四、 外形尺寸及引脚定义

　
　　1． 外形尺寸

　　　标准DIP 28 封装

　　　宽19mm,长37 mm，高15 mm

　　2．引脚定义

　　　NC: 空引脚
　　　VCC: +5V
　　　VDD: +12V
　　　GND: 地
　　　OUTPUT : 数据输入　（模块——>单片机）
　　　CFE：数据输出　　　（单片机——>模块）
　　　COIL2，AN1: 加可调电容器,用于微调载波频率至125KHZ.
　　　AN1, AN2: 加737UH天线（Q=12）
　　　AN2,COIL1 : 加可调电阻, 用于微调载波频率至125KHZ.
　　　DVS：NPN三级管C2383的射级

五、 性能参数

　　　读写距离: 0-10cm
　　　工作电压：+5VDC ，＋12VDC
　　　工作电流: +5V电源: ≤9mA
　　　+12V电源: 备用方式: ≤2mA
　　　 　　　　　　 打卡: ≤50mA
　　　工作温度：０℃～７０℃
　　　环境湿度：５％～８５％

六、 产品使用

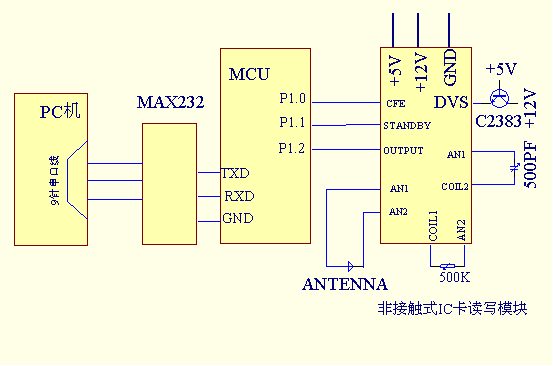

　　　1.硬件连接及说明：

　　　　　BDXIC-1嵌入式非接触IC卡读写模块不包括天线，该天线可向本公司订购或自制，自制时选择天线的磁心要选择导磁率较高的锰铁磁心，同时要能工作在100KHZ-500KHZ的磁心。制作好的天线线圈的参数如下：
　　　　　Lr = 737 uH±1%　　 Q = 12±10% (测试频率125KHZ)

　　　　　北斗星数码拥有现成的器件采购渠道、检验检测机构及设备、大批量采购的价格优势，愿意为您提供 读写模块+天线+NPN功率管C2383+射频卡 其中任意组合的套餐服务，为您省时省力。套餐服务价格另行商议。

　　　2.线路连接好后,微调外接电阻电容,使天线端振荡频率在125KHZ±1%.

　　　3．BDXIC-1嵌入式非接触IC卡读写模块支持对Temic e5550 卡的读写操作。Temic e5550由德国本茨集团麾下的Telefunken半导体公司开发，目前已转由Atmel公司生产。因其工作可靠、价格低廉，而在全世界的被众多公司广泛应用。

　　　4.软件说明
　　BDXIC-1嵌入式非接触IC卡读写模块的产品包装中带有标准的只读和读写IC卡子函数的软盘，在该软盘中附有详细的说明，用户可很方便地调用。
