RFID应用于半导体封测业物流的发展(上)

　　日月光半导体制造股份有限公司高雄厂(以下简称ASE)于97年度配合工研院办理“经济部商业司”「产业物流发展暨国际接轨推动计划」，以RFID 产业链应用整合为基础推动货物安全监控，共同进行“跨国”测试计划。整个测试范围由ASE国外原料供货商，于进口出货信息建立时，即设立UCR 国际货物唯一追踪码，并配合货品贴上RFID 标签，由国外出口端开始进行货物安全监控与追踪。

一、RFID整合UCR之货况追踪机制

　　为了落实SAFE 标准架构，WCO 也因此发展出一套全球标准国际货物编码，称为UCR （Unique Consignment Reference）。UCR 将用于所UCR 将用于所有国际物流与供应链管理相关文件，只要是WCO 标准架构规范的进出口报单、舱单等数据都要统一采用UCR编码，而每一批货物也都会被赋予一个唯一的UCR 编码。通过这个UCR 编码，可以完整地追踪货物从启运地经由国际物流与供应链等各个环节，一直到目的地都有完整的追踪管理。

　　为促进全球货物跨国通关便捷化，WCO 标准架构规范之进出口报单及舱单数据项均须采用UCR 编码，如此，所有贸易、通关、物流与供应链作业文件则都会与此一UCR 编码相关连，各个货运物流节点上的业者则可以透过这个编码，有效的追踪管理每一批货物，真正达到跨国界全程货物安全管理，促进全球贸易便捷的目标。

　　经由UCR 统一编码的方式来整合各个供应链环节中不同信息系统的相关数据，虽然可以提供快速且一致之查询方式，然而在实际作业之中，仍然会发现数据输入作业延迟或输入错误的状况发生。因此，如果利用RFID 迅速且自动辨识的功能，应用于货况追踪之上，则可以在短时间内搜集到大量之物流信息，同时将之与UCR 编码做一整合，即可达到国际贸易的相关文信息件及货况信息的一致性，进而促使国际供应链安全监控功能大幅提升。

　　综合以上所述，以RFID 整合UCR 之货况追踪机制，能够提供真正无接缝的跨国供应链信息传递与查询功能，而应用RFID 则更进一步使得货况之追踪，达到实时、快速且便利之货况管理方式。不仅止是整个供应链上的货况掌握，RFID 的应用对于公司内部资产管理与仓库保安方面，都有着很大的效益。

二、日月光半导体的物流整合与RFID的试用

　　ASE原物料供应流程(详见图1)，需透过公司内外部许多不同单位的合作与沟通共同完成该流程，整体包含采购、报关、报税、进出口、进出货、库储、配送与转运等作业，为提升材料采购、物流作业信息快速流通与库存管理的有效性与正确性，一个完善且互动率频繁的RFID管控计划，一直是ASE供应链成员对作业流通相关信息的联结传递的期待，如果可以透过系统显示更多的货况与报关信息，期望能够增加商业快速响应机制。



图1、日月光原物料供应流程

　　本次计划中『进口货物追踪流程』(详见图2)，计划设计之国外厂商为ASE回收TRAY 盘(详见图3)供货商－新加坡PCT 公司，该公司将协助ASE进行测试计划，于进口出货信息建立时，即设立UCR 国际货物唯一追踪码，并配合货品贴上RFID标签(详见图4)，由国外出口端开始进行货物安全监控与追踪。

图 2、进口货物追踪流程



图3 IC Tray



图4 RFID标签

　　货柜出口至台湾的货柜在高雄楠梓加工区内，代理商所设立的保税仓库进行卸柜作业，我方将以手持式RFID 读取器读取。之后再依照日月光库存计划，定时将货品运送至日月光保税仓库，而当日月光不同厂区产生制造需求时，即可于仓库中提料，其进出则以固定式RFID 读取器读取，并实时与出货计划进行核对，防止出仓货品种类与数量上产生错误(如图5所示)。

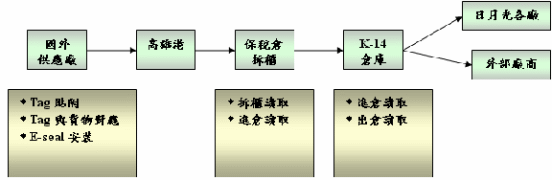

图5、进口保税货物进出测试情境

　　针对以上之情境，各流程所要执行之细部动作及需求之信息如下：

表1、进口保税货物进出作业与所需信息

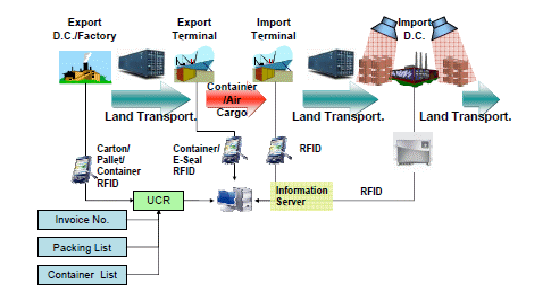

图6、进口货物应用RFID追踪情境

三、各作业点所需之硬设备及作业

　　本计划中，进口货物之追踪流程主要包含三个主要系统作业点，1.国外厂商装柜出厂阶段、2.加工区保税仓进仓/出仓阶段，以及3.日月光K-14 仓库进货/出货阶段。

1.国外厂商装柜出厂作业
 　　采用设备
 　　手持式读取器一只(包含条形码扫描之功能)
 　　可供上网之计算机

 　　操作流程(如图7)

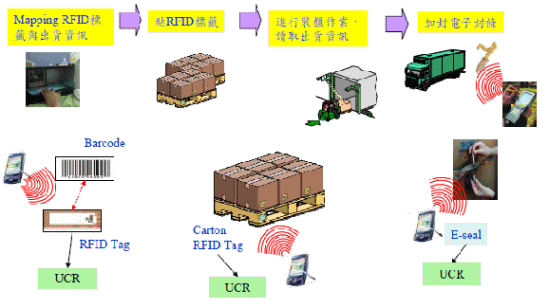

图7、国外厂商装柜作业

　　货物装箱之后，以手持式读取箱上之RFID Tag，同时再扫描箱上之物料编号条形码，以完成Tag ID 与物料编号之对应。

　　进行装柜之动作时，以手持式读取货柜上之E-seal ID，以记录货柜装货之时间。

2.加工区保税仓拆柜作业

　　 采用设备
　　手持式读取器一只
　　可供上网之计算机
　　操作流程(如图8)

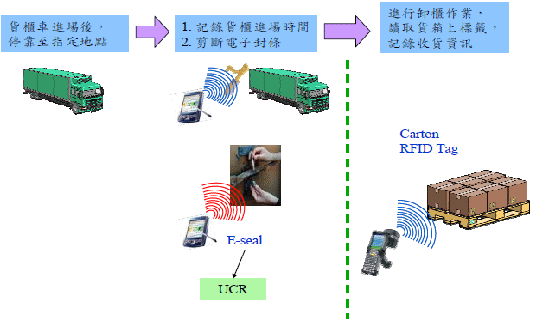

图8、加工区保税仓拆柜作业

　　货柜到货拆柜时，以手持式读取货柜上之E-seal ID，以记录货柜到货 时间。
　　货物进入保税仓前，以手持式读取货箱上之Tag ID，以记录进货之Tag 及进货时间。
　　上述记录将储存于手持式计算机中，之后再连结上网之计算机传送各笔记录予工研院。

3.日月光K-14 仓库进货/出货作业
3.a日月光保税仓进货作业
　　采用设备
　　固定式读取器二组
　　天线四只
　　供进出货操作之计算机系统一台
　　操作流程(如图9)

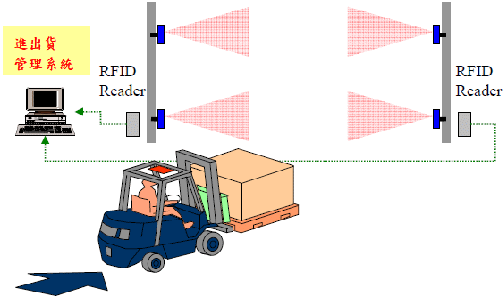

图9、日月光K-14 仓库进出货作业

　　人员在准备进货时，在货物还没通过闸门前，应该先至系统处输入本次进货之Invoice No.，再打开RFID 读取器，准备读取。

　　完成之后，再让货物通过RFID 闸门，此时系统会自动读入Tag ID， 确认无误后，将该批货物的Tag ID 存入已进货之记录中。

3.b日月光保税仓出货作业
　　采用设备
　　固定式读取器二组
　　天线四只
　　供进出货操作之计算机系统一台
　　操作流程

　　人员在准备出货时，在货物还没通过闸门前，应该先至系统处输入本次 出货之出货单号，再打开RFID 读取器，准备读取。

　　完成之后，再让货物通过RFID 闸门，此时系统会自动读入Tag ID，确认无误后，将该批货物的Tag ID 存入已出货之记录中。
