RFID系统传输信号的瞬态仿真分析

　　在原理图中加入Transient仿真分析控件，然后对该控件进行设置：将仿真时间StopTime定为1000ns，仿真的步进MaxTimeStep设为Ins，这样的步进足够小了。Transient仿真分析控件的设置如图1所示。

　　图1 瞬态仿真分析控件设置

　　（1）Type A协议下的瞬态分析

　　将放大器AMP2的增益设为-12dB，即S21＝dBpolar（－12，0），仿真原理图如图2所示，输出波形如图3所示。

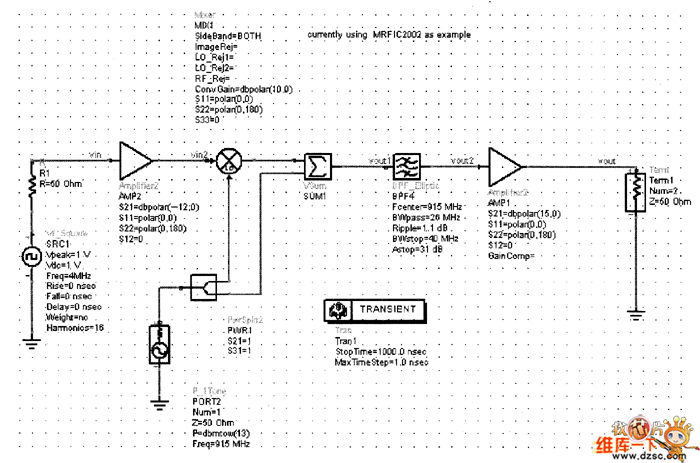

　　图2 Typa A 瞬态分析仿真原理图

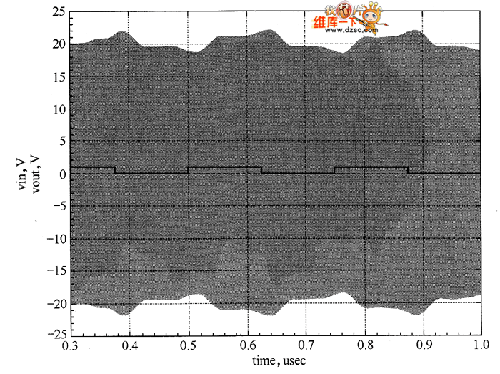

　　图3 Type A瞬态分析仿真输入输出波形

　　仿真后，在数据显示窗口中打开输入基带信号和调制输出信号的时域波形：输入信号为矩形波，输出信号为ASk调制信号。输出ASk调制波形的包络与理论基本符合（30％调制深度）。由于放大器和滤波器等的相位响应影响，输入与输出有一定的相位差。而滤波器通带内的波纹直接导致输出波形包络不是标准矩形。

　　（2）Type B协议下的瞬态分析

　　由于Type B规定调制深度为11％或99％。两次改变放大器AMP2的增益分别为-22dB和-0，1dB。调制深度为11％的仿真原理图如图4所示，输出波形如图5所示。

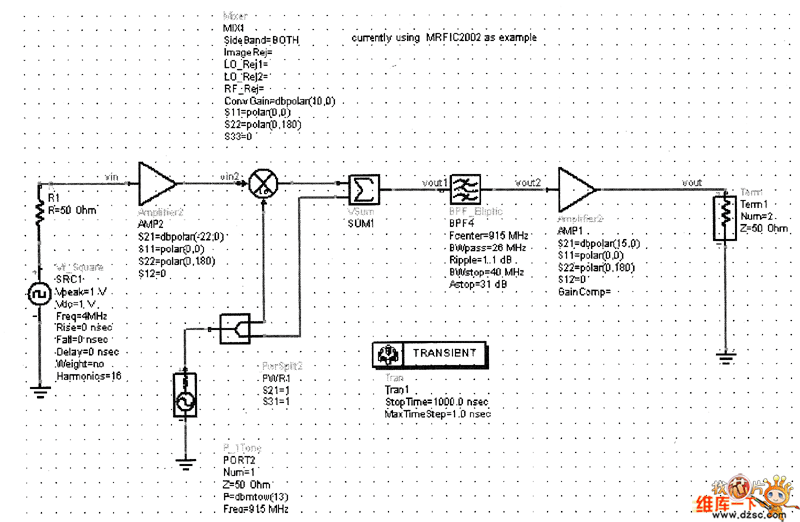

　　图4 Type B（调制深度I I％）瞬态分析仿真原理图

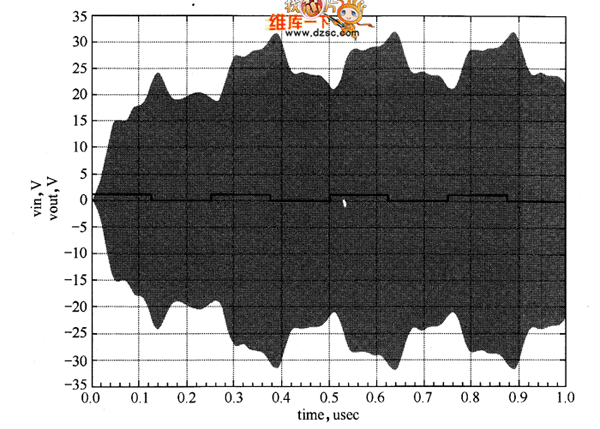

　　图5 Type B （调制深度＂％）瞬态分析仿真输入输出波形

　　仿真后，在数据显示窗口中打开输入基带信号和调制输出信号的时域波形，如图5所示。输入信号为矩形波，输出信号为ASk调制信号。输出ASk调制波形的包络与理论基本符合（11％调制深度）。

　　调制深度为99％的仿真原理图如图6所示，仿真结果输出如图7所示。

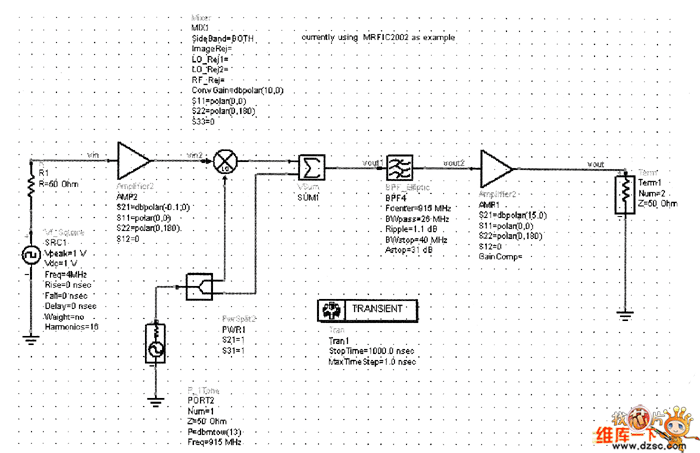

　　图6 Type B（调制深度99％）瞬态分析仿真原理图

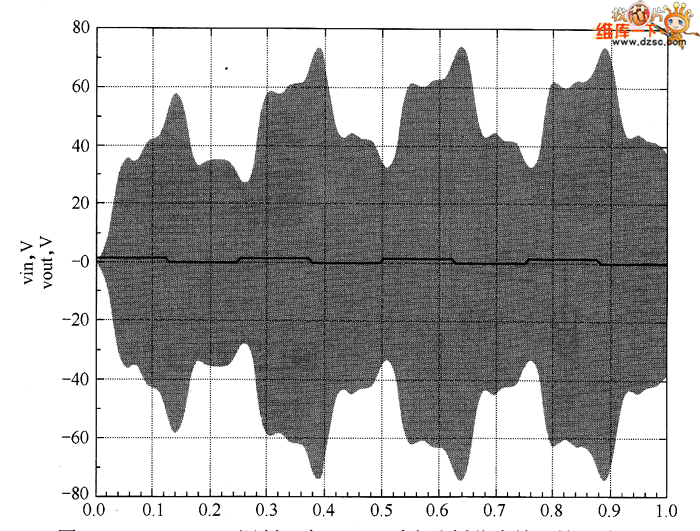

　　图7 Type B（调制深度99％）瞬态分析仿真输入输出波形

　　接下来，把时域特性曲线转换到频域。选择Trace Options，设定为：dBm（fs（…）），这里使用了函数方式fs（），即傅里叶变换，并将数据用dBm表示。另外，将Trace Type设置为Spectral，输入输出波形的傅里叶变换图像如图8所示。

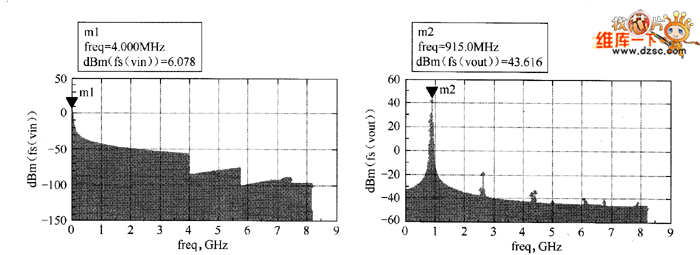

　　图8 时域波形的傅里叶转换
